BAGIAN TUNGKU mewakili komponen struktural dan fungsional inti dari sistem pemanas berbahan bakar industri yang melayani industri petrokimia, kimia batubara, dan penyulingan minyak. Komponen-komponen ini secara langsung menentukan efisiensi termal, stabilitas operasional, dan masa pakai tungku pemanas. Tuopu Industry (Jiangsu) Co., Ltd., sebagai produsen profesional tungku pemanas dan tabung tungku pengecoran sentrifugal di Tiongkok, memegang status pemasok tingkat pertama dengan SINOPEC, PetroChina, CNOOC, dan sertifikasi pemasok berkualitas dari Sinochem Group. Perusahaan ini memasok Suku Cadang Pengganti Tungku untuk tungku perengkahan etilen, reformer pembangkitan hidrogen, pemanas unit stirena, pemanas CDU dan VDU, reformer empat-dalam-satu, dan rakitan tabung reformer DRI.
Portofolio Produk Inti
Tuopu Industry (Jiangsu) Co., Ltd. mengoperasikan basis manufaktur pemanas berbahan bakar skala besar, fasilitas produksi tabung tungku cerdas, dan dermaga roll-on/roll-off, memungkinkan kemampuan rantai penuh mulai dari desain dan fabrikasi hingga kontrak EPC. Perusahaan secara ketat mematuhi standar API 560 untuk pemanas berbahan bakar di layanan kilang umum. Portofolio Fired Heater Parts mencakup empat kategori utama:
| Kategori Produk | Fungsi Inti | Ruang Lingkup Aplikasi |
| Modul Bagian Konveksi | Memanaskan lebih dulu cairan proses melalui perpindahan panas konveksi dan mengurangi suhu gas buang | Tungku perengkahan etilen, reformer hidrogen, unit distilasi atmosferik dan vakum |
| Lembar Tabung | Mendukung dan mengamankan tabung tungku dalam kondisi suhu dan tekanan tinggi | Lembaran tabung bagian konveksi, lembaran tabung bagian bercahaya |
| Berjenis | Mendistribusikan atau mengumpulkan cairan proses ke berbagai jalur aliran untuk memastikan distribusi seragam | Tabung kolektor reformer, header distribusi tungku perengkahan |
| Seri Aksesoris Tungku | Komponen struktural, penyangga lapisan tahan api, dan rakitan penyegelan | Sistem pendukung pemanas berbahan bakar industri umum |

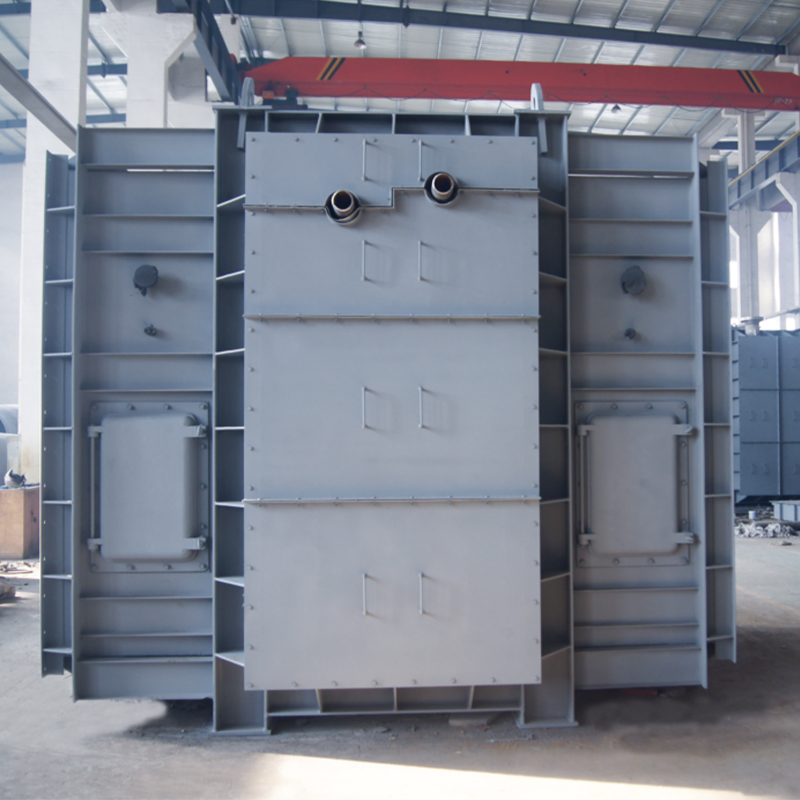

Esensi Teknis Modul Bagian Konveksi
Bagian konveksi berfungsi sebagai zona pertukaran panas kritis dimana gas buang yang meninggalkan bagian radiasi terus mentransfer energi panas. Sesuai persyaratan API 560, desain bagian konveksi harus mengakomodasi ruang untuk dua baris tabung di masa depan dan mencakup ketentuan untuk jalur penghembusan jelaga, jalur uap, atau jalur pencucian air. Tuopu Industry (Jiangsu) Co., Ltd. memproduksi modul bagian konveksi yang menggunakan tabung bersirip atau tabung bertabur untuk memperluas luas permukaan perpindahan panas dan secara signifikan meningkatkan efisiensi termal. API 560 menetapkan bahwa ketebalan lembaran tabung konveksi tidak boleh kurang dari 1/2 inci (kira-kira 12,7 mm), dengan lapisan insulasi tahan api yang memastikan suhu selubung luar tidak melebihi 180 derajat Fahrenheit (kira-kira 82 derajat Celcius).
Dalam aplikasi teknik praktis, bank tabung konveksi biasanya menggunakan pengaturan terhuyung-huyung dengan jarak tabung berdasarkan kelipatan diameter nominal standar. Modul bagian konveksi Tuopu Industry (Jiangsu) Co., Ltd. telah banyak digunakan dalam proyek perombakan dan greenfield untuk perusahaan penyulingan dan petrokimia besar, di mana solusi teknik yang telah terbukti secara efektif mengatasi sulfidasi suhu tinggi, korosi pengotoran, dan tantangan layanan umum lainnya.
Pemilihan Material untuk Lembar Tabung dan Berjenis
Lembaran tabung berfungsi sebagai penopang struktural untuk sistem tabung tungku, beroperasi terus menerus di lingkungan media bersuhu tinggi, bertekanan tinggi, dan korosif. Lembaran Tabung Baja Cor menawarkan ketahanan yang unggul terhadap mulur suhu tinggi dan kekuatan struktural, menjadikannya pilihan yang lebih disukai untuk pemanas berbahan bakar petrokimia. API 560 menetapkan persyaratan material yang jelas: ketika suhu desain penyangga melebihi 1200 derajat Fahrenheit (kira-kira 649 derajat Celsius) dan kandungan bahan bakar vanadium plus natrium melebihi 100 bagian per juta, penyangga harus dilapisi dengan bahan tahan api cor berkepadatan tinggi setebal 50 milimeter atau dibuat dari bahan paduan khusus.

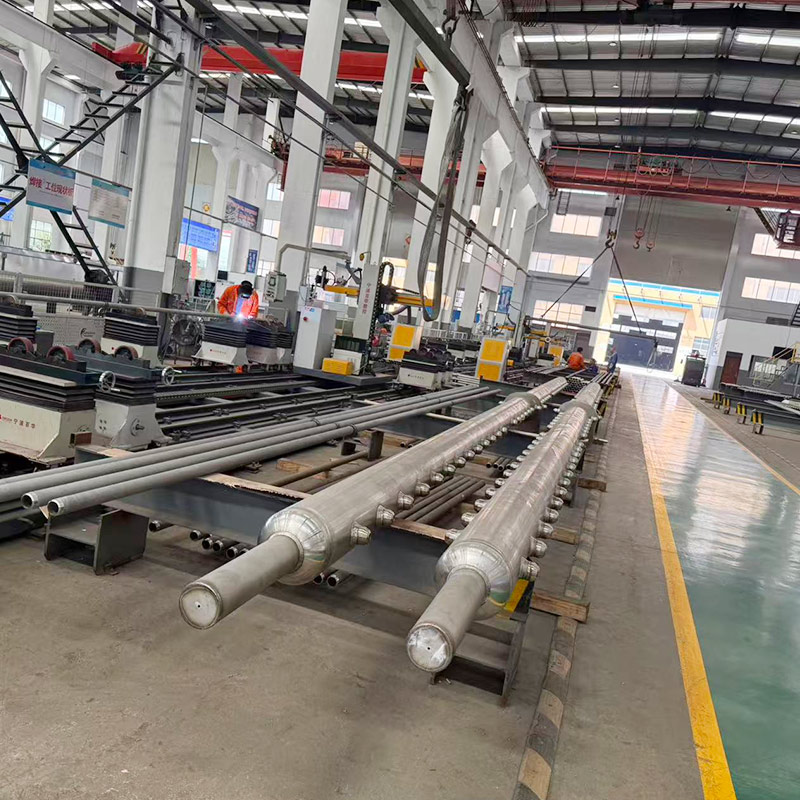

Komponen Manifold Stainless Steel menjalankan fungsi distribusi dan pengumpulan fluida dalam unit petrokimia. Menurut ketentuan tambahan API 560 Edisi Kedua, manifold yang terletak di dalam kotak header harus dipilih untuk tekanan desain yang sama seperti tabung penghubung, dengan suhu desain sama dengan suhu pengoperasian fluida maksimum di lokasi tersebut ditambah minimal 50 derajat Celcius. Tuopu Industry (Jiangsu) Co., Ltd. memproduksi manifold dari baja tahan karat kelas termasuk 304, 321, 316, dan 316L, dengan diameter luar berkisar antara 18 mm hingga 610 mm dan ketebalan dinding dari 6 mm hingga 50 mm, memenuhi beragam kebutuhan pipa transportasi tekanan sedang dan rendah.
Sistem Pendukung Aksesori Tungku
Seri Aksesori Tungku mencakup komponen baja struktural, jangkar lapisan tahan api, sambungan ekspansi, rakitan penyegelan, dan pintu akses. Meskipun aksesori ini tidak berperan langsung dalam perpindahan panas, namun secara signifikan memengaruhi integritas penyegelan tungku secara keseluruhan, efisiensi termal, dan aksesibilitas pemeliharaan. Tuopu Industry (Jiangsu) Co., Ltd. secara ketat menerapkan spesifikasi teknis API 560 mengenai persyaratan bahan jangkar (minimum baja tahan karat Tipe 304), penempatan sambungan ekspansi, dan praktik konstruksi tahan api untuk memastikan keandalan produk sepanjang siklus hidup layanan penuh.
Perusahaan ini mengoperasikan lini produksi cerdas dalam basis manufaktur pemanas berbahan bakar skala besar, mencapai kontrol kualitas yang komprehensif mulai dari inspeksi bahan mentah, pengecoran presisi, dan permesinan hingga pengujian produk jadi. Sebagai pemasok tingkat pertama untuk SINOPEC, PetroChina, dan CNOOC, Tuopu Industry (Jiangsu) Co., Ltd. telah mengekspor produk ke pasar luar negeri, mengumpulkan pengalaman pelaksanaan proyek yang luas dalam aplikasi kelas atas termasuk koil radiasi tungku perengkahan etilen dan rakitan tabung reformer.
Pedoman Pemilihan Komponen Pemanas Berbahan Bakar
Saat memilih Suku Cadang Pengganti Tungku, evaluasi komprehensif terhadap kondisi desain, karakteristik media, siklus pengoperasian, dan strategi pemeliharaan sangat penting. Tabel berikut merangkum faktor referensi pemilihan utama untuk komponen utama:
| Komponen | Parameter Pemilihan Kunci | Bahan Umum |
| Modul Bagian Konveksi | Area perpindahan panas, suhu gas buang, jumlah baris tabung, jenis permukaan yang diperluas | Baja karbon, tabung bersirip baja paduan |
| Lembar Tabung | Suhu desain, tekanan desain, pola lubang tabung, tunjangan korosi | Baja tuang, baja tahan karat |
| Berjenis | Laju aliran fluida, peringkat tekanan, kisaran suhu, media korosif | Baja tahan karat 304/316/316L |
| Aksesoris Tungku | Peringkat tahan api, pembebanan struktural, persyaratan penyegelan, akses pemeliharaan | Baja karbon, baja tahan karat, bahan tahan api |
Pertanyaan yang Sering Diajukan
01
Apa perbedaan utama antara modul bagian konveksi dan bagian pancaran
Modul bagian konveksi mengandalkan perpindahan panas konvektif sebagai mekanisme dominan, dengan fluida proses memasuki bagian konveksi untuk pemanasan awal sebelum dialirkan ke bagian radiasi. Bagian yang berseri-seri memanfaatkan radiasi api langsung untuk pemanasan. Bagian konveksi beroperasi pada suhu gas buang yang lebih rendah dan biasanya menggunakan tabung permukaan yang diperluas seperti tabung bersirip atau bertabur untuk meningkatkan perpindahan panas, sedangkan bagian radiasi harus tahan terhadap kepadatan fluks panas yang lebih tinggi.
02
Apa keuntungan yang ditawarkan lembaran tabung baja tuang dibandingkan lembaran tabung yang dilas?
Lembaran Tabung Baja Cor memiliki konstruksi integral tanpa cacat las, memberikan ketahanan unggul terhadap mulur suhu tinggi, yang sangat penting untuk kondisi servis suhu tinggi dan tekanan tinggi. Lembaran tabung las rentan terhadap retak las akibat siklus termal yang berkepanjangan, sedangkan kontinuitas struktural lembaran tabung baja tuang secara efektif mengurangi risiko tersebut.
03
Apa saja aplikasi khas manifold baja tahan karat di unit petrokimia
Manifold Baja Tahan Karat diterapkan secara luas dalam distribusi umpan untuk tungku perengkahan etilen, pengumpulan gas proses untuk reformer hidrogen, dan ekstraksi tarikan samping untuk unit distilasi atmosferik dan vakum. Kelas 304 dan 316L masing-masing menangani layanan korosi umum dan media yang mengandung klorida di lingkungan pengoperasian yang parah.
04
Apa saja persyaratan desain inti API 560 untuk komponen pemanas berbahan bakar
API 560 mencakup desain proses, desain pembakaran, desain mekanis, pemilihan material, inspeksi fabrikasi, dan commissioning instalasi. Persyaratan utama meliputi ketebalan lembaran tabung minimum, bahan jangkar lapisan tahan api, margin suhu desain manifold, ketentuan perluasan bagian konveksi, dan batas suhu selubung luar.
05
Bagaimana siklus penggantian khas untuk komponen pemanas berbahan bakar
Siklus penggantian bergantung pada kondisi pengoperasian, korosifitas media, dan praktik pemeliharaan. Modul bagian konveksi biasanya memerlukan evaluasi inspeksi setiap 5 hingga 8 tahun, sedangkan lembaran tabung dan manifold dapat mencapai lebih dari 10 tahun dalam kondisi pengoperasian normal. Sulfidasi suhu tinggi, karburisasi, dan kelelahan termal merupakan penyebab kegagalan utama; pengujian non-destruktif reguler secara efektif memperpanjang masa pakai.
06
Bagaimana menentukan kapan lembaran tabung perlu diganti
Penggantian lembaran tabung harus dipertimbangkan jika kondisi berikut terpenuhi: ovalitas lubang tabung melebihi toleransi, kerusakan permukaan penyegelan yang menyebabkan kebocoran, pengurangan ketebalan dinding melebihi batas korosi, atau perambatan retakan mencapai dimensi kritis. Tuopu Industry (Jiangsu) Co., Ltd. merekomendasikan untuk melakukan pengukuran ketebalan ultrasonik dan pengujian penetran selama penghentian pemeliharaan tahunan.
